一、认可项目、查验种类及查验根据、流程图

　　1.认可项目及查验规范商品名称

　　2.查验种类

　　(1)商品认证型式查验

　　(2)商品认证复评型式查验

　　(3)商品认证监督查验

　　(4)商品认证监督查验+商品认证改变查验

　　(5)托付查验上述(1)-(4)种类的查验根据除了对应商品的查验规范以外，还应根据泰尔发布的最新配线设备认证施行规矩来履行。

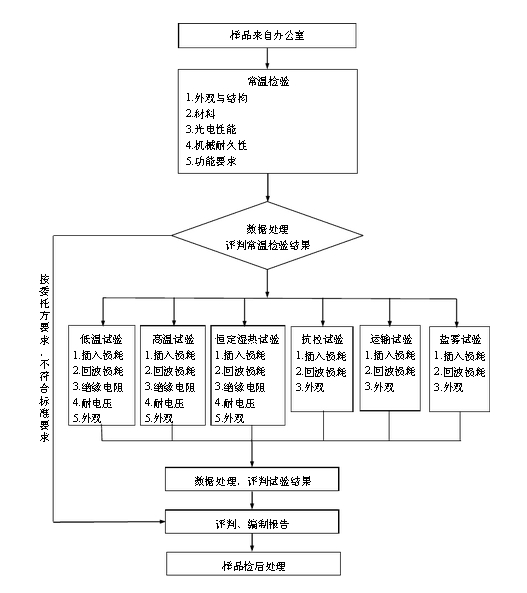

　　3.查验流程图

二、查验项目及查验办法

　　1、外观与布局查看

　　  1.1用卡尺或卷尺检测机架外形尺寸。

　　  1.2用手实践操作转变、插拔、确定部位应感受适度，用全能角尺，检测机架门敞开角;用塞规检测其空隙的上、中、下三处。

　　  1.3用设备东西手艺查看紧固件，用裸手接触显露和操作部位。

　　  1.4用R量规检测光缆尾纤的曲折半径。

　　  1.5其它用目视办法查看。

　　2、功能查看

　　测验过程：选用观察法和操作法查看各功用设备设备的完好完备性及其到达的功用性。

　　3、光电功能测验

　　  3.1刺进损耗

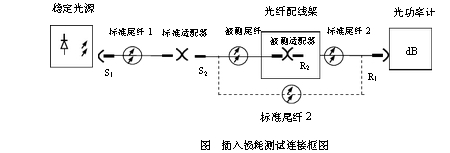

　　    3.1.1测验衔接框图

　　    3.1.2测验过程

　　按测验衔接图衔接测验光纤测验，光回波损耗测验仪RM3750的光源输出口作为安稳光源，此刻，图中S2点先不接入被测尾纤，而是经过规范尾纤2按虚线衔接(S2R1)，至光回波损耗测验仪RM3750的光功率输进口，将光源和光功率计光波长设置为指定波长，敞开光源开关，预热15分钟后，记载光功率计示值P1。然后将被测尾纤和规范尾纤2按图中实线衔接，测记载光功率计示值P2。P=P1-P2即为S2R2刺进损耗。同理，将被测尾纤互换方向，则可测出另一端对应的刺进损耗值。

　　  3.2回波损耗

　　    3.2.1测验衔接框图

　　    3.2.2测验过程

　　测验前按回波损耗测验衔接图，衔接光回损仪输出光源及规范反射测验尾纤，将规范反射测验尾纤结尾露出。光回损仪开机预热15min之后，将规范反射测验尾纤露出端盘绕直径为7mm左右的圆柱体8圈，对光回损仪保留设置初始值。再将规范反射测验尾纤露出端按图4所示接上被测尾纤，在被测尾纤露出端盘绕8圈，此刻光回损仪所显现的值即为被测尾纤露出端R2的实践回波损耗值;同理，将被测尾纤露出端R2与规范反射测验尾纤衔接，另一端R1盘绕8圈，即可得到R1端的实践回波损耗值。

　　  3.3高压防护接地设备与机架间绝缘测验

　　用CY2679A绝缘电阻测验仪进行测验，测验前外表应预热1h，然后校准，挑选500V测验电压×105MΩ电阻档，将被测部位接至外表的RX端，旋钮顺次从放电、充电、测验方位转变，待表头指针安稳后读取绝缘电阻值，如表头指针摇摆不定，则读取1min时的绝缘电阻值，然后旋钮康复至放电状况，预备下次测验。

　　  3.4高压防护接地设备与机架间耐电压测验

　　用CY2661耐压测验仪进行测验，测验前外表应预热并牢靠接地，漏电流设置为2mA，电压量程为5kV，输出电压挑选直流，按发动按钮，然后旋转升压旋钮使电压升至规则的值(DC 3000V)，加压时刻为1min，电压吊销(恢复)后，将旋钮反时针旋至零位。

    4、机械耐久性实验

　　在对方插头刺进的情况下，以一般运用的办法刺进和拔出，共插拔500次，最终50次时每10次记载一次光学功能数据，一起对插针及适配器的弹性套筒进行清洗，记载5次数据，取5次数据的平均值。

　　5、塑料焚烧功能实验

　　测验过程：先调整焚烧器的供给量和空气进口，使之发生高度为(20±2)mm蓝色火焰，然后再添加空气量直到火焰的黄尖不见，对样品施加火焰30s，试样离火后继续有焰焚烧时刻应小于10s。

　　6、涂层附着力实验

　　测验过程：将样板放置在坚固、平直的物面上，以防在实验过程中样板的任何变形。实验前，查看刀具的切开刀刃，并经过磨刃或替换刀片使其坚持杰出的状况。抓住切开刀具，使刀垂直于样板外表临切开刀具均匀施力，并选用适合的距离(1mm)导向设备，用均匀的切开速率在涂层上构成规则的切开数。一切切开都应划透底材外表。重复上述操作，再作一样数量的平行切开线，与原先切开线成90°角相交，以构成网格图形。用软毛刷沿网格图形每一条对角线，轻轻地向后扫几回，再向前扫几回

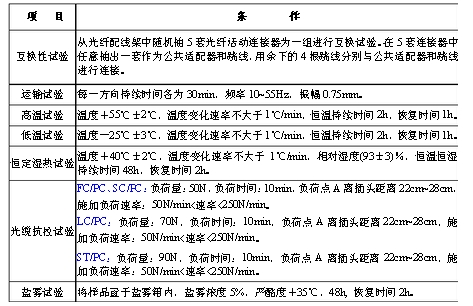

　　7、机械和环境实验

三 初度认证、复评型式实验及监督检测项目
